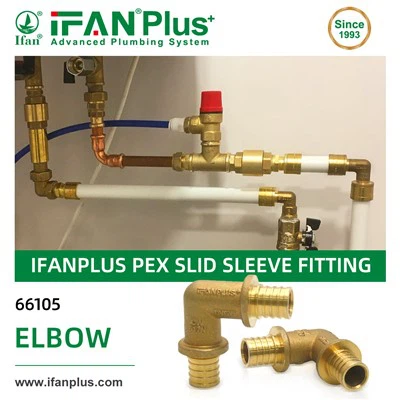

1. Механічна конфігурація та структура з'єднання
Слайд-фурнітура для швидкого з'єднання IFAN розроблена з багатокомпонентним корпусом, що містить первинну вставку, ущільнювальне кільце та зовнішній ковзаючий рукав. Структура призначена для лінійного залучення, де розширюється труба PEX, а підготовлений рукав ковзає, щоб утворити механічний замок. Корпус вставки включає подвійні ущільнювальні кілець та фіксатори для підвищення цілісності герметизації. Розміри дотримуються ISO 15875-5 та сумісності ASTM F877, забезпечуючи стандартизовану придатність для різних виробників труб PEX. Вирівнювання компонентів перевіряється під час складання, щоб відповідати концентрації та глибинних допусків.
2. Склад базового матеріалу та сертифікація

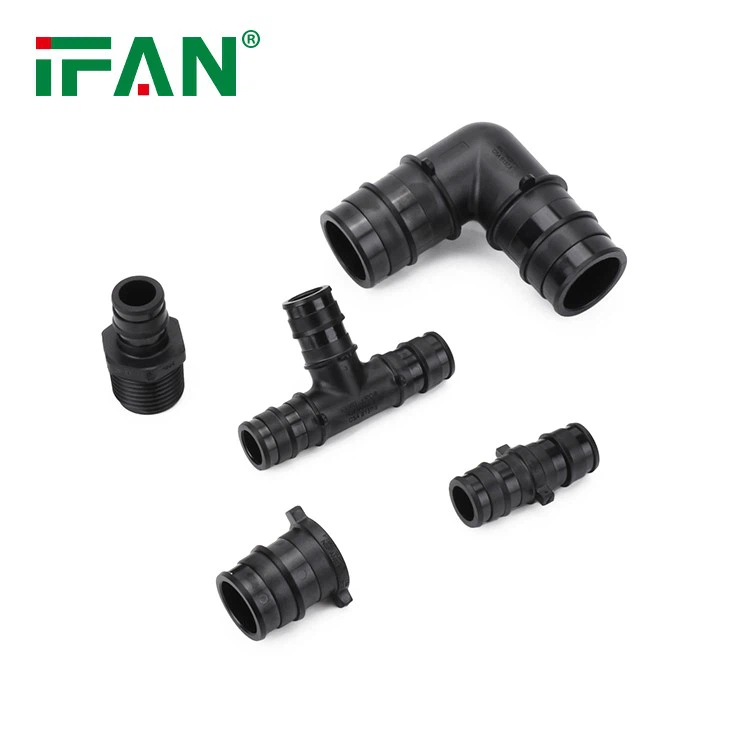

Фурнітура виготовляється в основному з кованого латуні або PPSU CW617N (поліфенілсульфон) для неметалічних варіантів. Латунна сировина сертифікована за EN 12165 з елементарним аналізом, що підтверджує відповідність вимогам питної води. Частини PPSU формуються за допомогою дівочої смоли з тепловою та хімічною стійкістю, перевіреною через DSC (диференціальна скануюча калориметрія) та FTIR (інфрачервона спектроскопія Фур'є-трансформу). Усі матеріальні партії реєструються для відстеження та відповідності якості. Латунні компоненти відпалюються після підробки для зменшення залишкового напруги та спотворення обробки.
3. Поверхнева обробка та обробка покриття
Для латунних фурнітури поверхневе покриття наноситься за допомогою електроплізації або механічного полірування. Шари покриття нікелю або хрому коливаються від 8 до 15 мкм, перевірені вимірювальними вимірювальними вимірювальними датчиками покриття. Шорсткість поверхні підтримується при РА менше або дорівнює 1,6 мкм для забезпечення плавного залучення з поверхнями труб та мінімального тертя під час встановлення. Фурнітура PPSU закінчується очищенням вивільнення форми та антистатичною обробкою. Випробування на розпилення солі на ISO 9227 проводяться на пошкодженій арматурі для підтвердження резистентності до корозії при тривалому опроміненні.
.
Кожен пристосування включає подвійні ущільнювальні кільця EPDM, розміщені в попередньо оброблених канавках на корпусі вставки. О-кільця відповідають вимогам EN 681-1 для ущільнювачів еластомеру і стійкі до теплового циклу, хлорованої води та механічного стиснення. Твердість тестується за допомогою берега дурометрів, націлювання на значення між 70–80. Випробування на набір стиснення та подовження при перерві виконуються відповідно до стандартів ASTM D395 та D412 відповідно. Змащування застосовується до ущільнювальних кілець перед складанням, щоб полегшити введення труб без пошкоджень.
5. Сили дизайну та утримання ковзаючих рукавів
Зовнішній розсувний рукав виготовлений з нержавіючої сталі або алюмінієвого сплаву, залежно від варіанту продукту. Внутрішній діаметр точно обробляється, щоб відповідати зовнішньому діаметру розширеної труби, забезпечуючи щільну осьову затримку після розташування. Кінці втулки скошені, щоб полегшити ковзаючий рух під час з'єднання. Випробування осьової сили підтверджують, що втулка надійно утримує трубу під тиском та термічним розширенням. Механічне випробування проводиться для вимірювання сили введення, опір витягування та стійкої здатності навантаження на температурних циклах.
6. Розмірні допуски та взаємозамінність
Всі критичні розміри-введення OD, глибина канавки ущільнювача, ідентифікатор рукава та підгонки довжина-це обробляються або формуються в межах ± 0. 05 мм допусків. Цифрові супорти та координат вимірювальних машин (CMM) використовуються для перевірки. Фурнітура розроблена таким чином, щоб бути сумісними з трубами PEX, що відповідають ISO 15875 та ASTM F876, що забезпечує взаємозамінність у всій системі. Фурнітура випробовується за допомогою інструментів датчиків та спаровувальних деталей від сторонніх виробників, щоб забезпечити сумісність між брендом та послідовність продуктивності.
7. Тестування гідростатичного тиску та витоку
Кожен пристосування до Slide Slide IFAN піддається тестуванню гідростатичного тиску при 1,5 × номінальному робочому тиску. Типові значення випробувань досягають 20 бар протягом 10 хвилин при умовах чистої води. Перевірка витоку проводиться шляхом зорового занурення та тестування тиску повітря при виявленні міхура. Випробування на рівні пакетів включає перевірку вибуху високого тиску, де арматура повинна перевищувати пороги тиску відмови вище 50 бар. Документація записується та пов'язана з виробничими партіями.
8. Оцінка термічної циклу та стійкості до старіння
Для забезпечення продуктивності в різноманітних умовах навколишнього середовища фітинги піддаються термічному циклічному тесту між -20 градусом та 95 градусом. Кожен цикл включає потік води під тиском через пристосування протягом визначеного інтервалу часу. Компоненти PPSU та латунь перевіряються на наявність розмірних змін, знебарвлення та цілісності ущільнення після циклу. Додаткові випробування на старіння включають вплив УФ для полімерних деталей та витривалості солі для пошкоджених компонентів. Результати оцінюються відповідно до ISO 19893 та ASTM F876 Додаток до стандартів тестування.
199
Виробництво підгонки включає декілька контрольних пунктів контролю якості. Сюди входить візуальний огляд поверхневих дефектів, розмірної перевірки та підтвердження присутності ущільнювача за допомогою систем машинного зору. Після складання, 100% фітингів функціонально перевіряються на внутрішню блокування та концентрацію. Датчики крутного моменту використовуються для перевірки герметичності заздалегідь встановлених компонентів, таких як рукава або інтегровані адаптери. Оператори дотримуються стандартних операційних процедур (SOP), а дані про огляд реєструються в системі ERP для простежуваності.
10. Упаковка, маркування та простежуваність продукту
Готові фурнітури очищають, висушують та упаковують в окремі відсіки або герметичні пакети для запобігання забруднення або деформації під час транзиту. Кожен пакет включає етикетки, що вказують на номер деталі, тип матеріалу, клас тиску та код виробництва. QR -коди Посилання на цифрові сертифікати та посібники з продуктів. Інструкції з зберігання, діапазони температури та настанови встановлення чітко надруковані для прозорості ланцюга поставок. Процес упаковки IFAN слідує за процедурами ISO 9001: 2015, забезпечуючи відстеження від сировини до остаточного відвантаження.
Висновок: Виробнича точність та технічна надійність
Слайд-фурнітура PEX швидкого з'єднання IFAN розробляється за допомогою суворої рамки виробництва та огляду. Від аналізу сировини до обробки, інтеграції ущільнювача, покриття та тестування тиску, кожен компонент контролюється для розмірної точності та цілісності з'єднання. Фурнітура побудована для виконання гідравлічних напружень та змін температури, зберігаючи при цьому герметичні ущільнення. Завдяки структурованій простежуванню та сумісності за глобальними стандартами PEX труб, IFAN забезпечує продукт високоспецифікації для технічно вимогливих трубопроводів.
